이이싱 딩프안 새로운 에너지 기술 주식회사
| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Custom OEM |
| 인증: | ISO 9001:2015, RoHS, REACH, SGS |
| 모델 번호: | SP-BT-E001 |
| 최소 주문 수량: | 1000개 |
| 포장 세부 사항: | PE 가방 + 판지 상자 + 팔레트; 요청 시 맞춤형 포장 가능 |
| 배달 시간: | 7-15 근무일 |
| 지불 조건: | T/T, L/C, 페이팔, 웨스턴 유니온 |
| 공급 능력: | 달 당 5,000,000 조각 |
| 재료: | 황동 C2600/H65/H62/C3604 | 재료 두께: | 0.1mm - 1.5mm |
|---|---|---|---|
| 용인: | ±0.02mm | 스탬핑 속도: | 최대 400SPM |
| 표면 처리: | 주석 도금, 금 도금, 은 도금, 니켈 도금, 선택 도금 | 커넥터 유형: | PCB 헤더 핀, 압착 단자, 스프링 접점, 버스바 커넥터 |
| 금형 유형: | 프로그레시브 다이, 컴파운드 다이 | 곰팡이 재료: | SKD11, DC53, ASP23, 초경 |
| 금형 수명: | 1~5백만 장의 탄 | 애플리케이션: | PCB 커넥터, 와이어 하네스, 자동차 전자 제품, 가전 제품 |
| 도면 형식: | 단계, IGES, DWG, PDF, STP | 품질 관리: | 100% 비전 검사, CMM, 프로파일 프로젝터, 현미경 |
| 강조하다: | 금속 연결기 터미널 스탬핑,프로그레시브 다이 정밀 스탬핑,전자 접촉 핀 OEM |
||

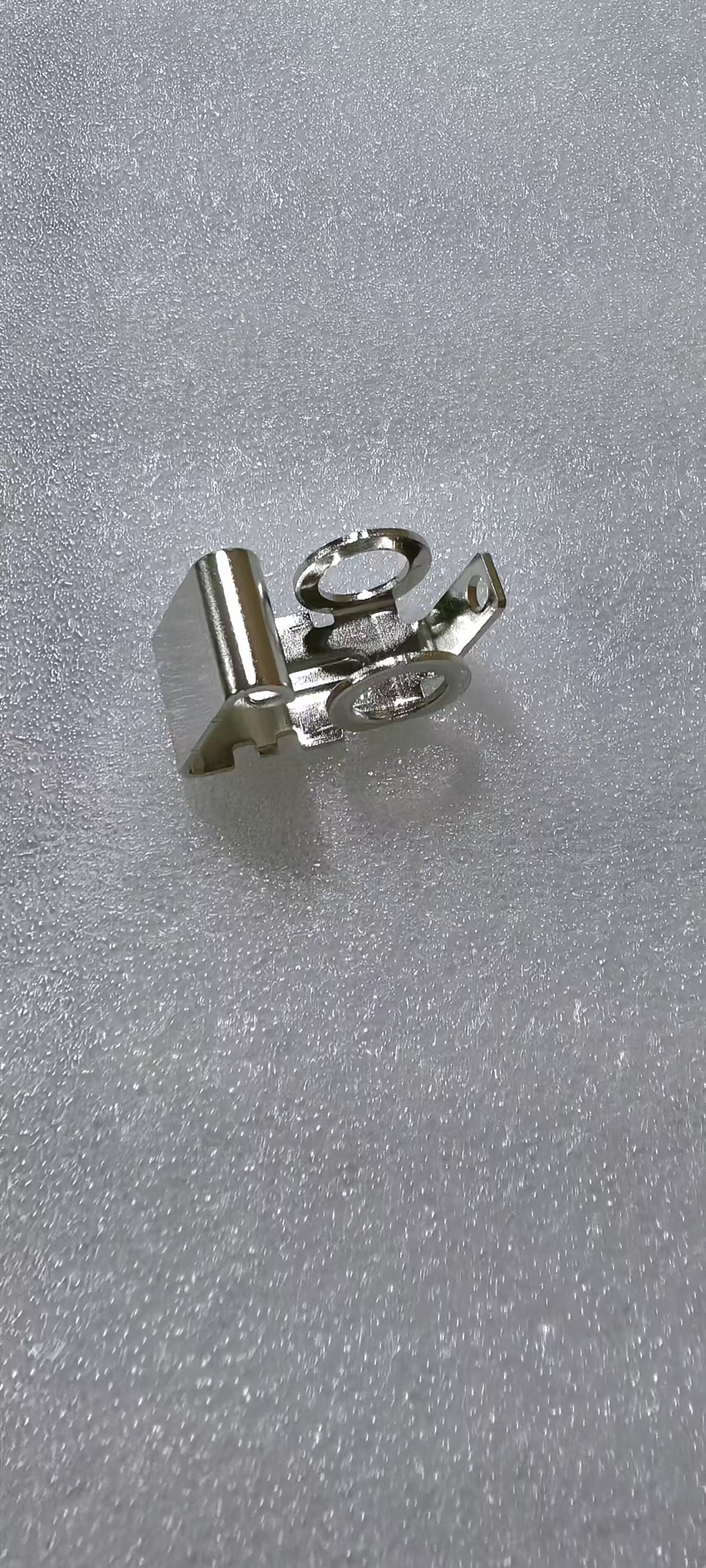

이 정밀 황동 스탬핑 전자 커넥터 단자는 고급 프로그레시브 다이 스탬핑 기술을 사용하여 제조되어 대용량 전자 상호 연결 애플리케이션에 탁월한 정확성과 반복성을 제공합니다. C2600/H65 황동 스트립 재료로 생산된 이 스탬핑 터미널은 분당 최대 400스트로크의 스탬핑 속도에서 ±0.02mm 치수 공차를 달성합니다. 프로그레시브 다이 접근 방식은 펀칭, 벤딩, 성형 및 코이닝 작업을 단일 연속 프로세스로 통합하여 2차 처리를 제거하고 수백만 개의 조각에 걸쳐 일관된 품질을 보장합니다. 우리 시설에서는 25T에서 160T 용량에 이르는 30개 이상의 고속 정밀 프레스를 운영하고 있으며, 생산 중 실시간으로 중요한 치수를 모니터링하는 다이 내 비전 검사 시스템을 갖추고 있습니다. 각 생산 배치는 모든 중요 품질 특성에 대해 Cpk ≥1.33으로 통계적 공정 관리를 거칩니다. 15년 이상 글로벌 전자 브랜드에 서비스를 제공한 경험을 보유한 선도적인 OEM 금속 스탬핑 제조업체인 당사는 커넥터 단자 신뢰성이 자동차 ECU, 산업 제어 시스템, 소비자 전자 제품을 포함한 미션 크리티컬 애플리케이션의 최종 제품 성능에 직접적인 영향을 미친다는 것을 알고 있습니다.
주요 특징| 매개변수 | 사양 |
|---|---|
| 재료 | 황동 C2600 / H65 / C2680 / C3604 / 인청동 C5191 |
| 재료 두께 | 0.10mm - 1.50mm |
| 치수 공차 | ±0.02mm |
| 스탬핑 속도 | 최대 400SPM |
| 프레스 톤수 범위 | 25T - 160T |
| 표면 도금 옵션 | 주석(2-10μm), 선택적 금(0.05-1.27μm), 은, 니켈, 팔라듐-니켈 |
| 금형 유형 | 프로그레시브 다이, 컴파운드 다이, 트랜스퍼 다이 |
| 금형 재료 | SKD11, DC53, ASP23, V8, 초경(WC-Co) |
| 금형 수명 | 1,000,000 - 5,000,000발 |
| 커넥터 유형 | PCB 헤더 핀, 압착 단자, 스프링 접점, IDC 단자, 버스바 커넥터 |
| 도금 두께 검증 | 배치당 인증서를 사용한 XRF 측정 |
| 품질검사장비 | CMM, 비전 측정 시스템, 프로파일 프로젝터, 디지털 현미경, 인장 시험기 |
| 공정능력 | 중요 치수에 대한 Cpk ≥ 1.33 |
| 허용되는 도면 형식 | 단계, IGES, DWG, DXF, PDF, 솔리드웍스 |
이 정밀 황동 스탬프 커넥터 터미널은 여러 산업 전반에 걸쳐 다양한 전자 상호 연결 애플리케이션에 사용됩니다. PCB 보드-보드 및 와이어-보드 커넥터에서 단자는 신호 무결성과 어셈블리 인체공학에 최적화된 삽입력으로 안정적인 전기 접촉을 제공합니다. ECU 커넥터, 센서 인터페이스 및 와이어 하니스 단자를 포함한 자동차 전자 애플리케이션은 선택적 금 또는 주석 도금을 통해 제공되는 전기 전도성, 기계적 스프링 유지 및 환경적 내구성의 조합을 통해 이점을 얻습니다. 산업 제어 시스템, 배전 장치 및 스마트 그리드 장비는 열 관리를 위해 일관된 접촉 저항이 필수적인 고전류 버스바 연결을 위해 이러한 스탬프 터미널을 활용합니다. 스마트폰, 태블릿, 웨어러블과 같은 가전제품은 0.5mm의 미세한 피치를 가진 초소형 스탬프 단말기를 요구하며, 당사의 정밀 프로그레시브 다이 기술을 안정적으로 제공합니다. 기지국 커넥터, RF 모듈, 광섬유 트랜시버를 포함한 통신 인프라 장비에는 표면 실장 조립 공정을 위한 엄격한 동일 평면성 제어 기능을 갖춘 스탬프 터미널이 필요합니다.
포장 및 품질 보증모든 황동 스탬프 커넥터 단자는 건조제와 함께 정전기 방지 PE 백에 포장되어 수출 등급 골판지 상자에 배치되며 해상 또는 항공 화물 운송을 위해 훈증 소독된 목재 팔레트에 고정됩니다. 자동화된 픽 앤 플레이스 조립을 위한 릴 포장은 맞춤형 캐리어 테이프 사양으로 제공됩니다. 각 배송에는 재료 밀 테스트 인증서, 치수 검사 보고서, 도금 두께 XRF 측정 및 적합성 인증서로 구성된 완전한 문서 패키지가 포함됩니다. 당사의 ISO 9001:2015 인증 품질 관리 시스템은 원자재 열 번호부터 완제품 로트 코드까지 완전한 추적성을 보장합니다. 요청 시 제3자 SGS 검사, RoHS 및 REACH 준수 인증서가 제공됩니다. 첫 번째 제품 샘플의 표준 리드 타임은 영업일 기준 7~10일이며, 생산 주문은 수량 및 툴링 상태에 따라 영업일 기준 15~25일 이내에 배송됩니다.
